充气式结构帐篷仓库

超大跨度 超大空间 无梁无柱 绿色低碳

钢结构帐篷库简介

充气结构帐篷仓库是用特殊的建筑膜材做外壳,配备一套智能化的机电设备在仓库内部提供空气的正压把仓库主体支撑起来的一种建筑结构系统。一套完整的充气式仓库还包括了照明系统、门禁系统和机电系统等。

充气式仓库采用高强度、高柔性的薄膜材料为主要材料,利用密封空间内空气压力支撑原理,将膜材的外沿固定在地面基础或者屋面结构周边上,利用充气系统将大量空气送入仓库内部空间,当气膜内压力大于气膜外压力时,就产生一定的气压差,气膜内气体就能将膜材支撑起来覆盖在地面或者屋面上,形成大跨度的无梁无柱的建筑空间。

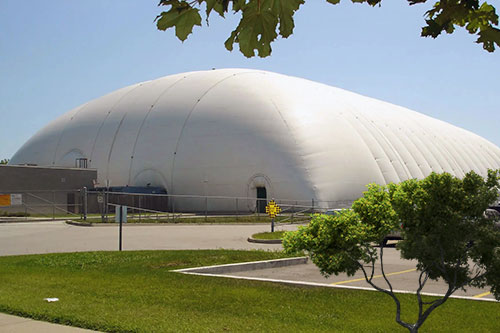

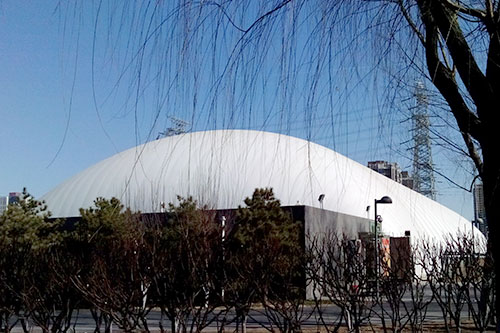

充气式临时简易帐篷库

仓库常用规格

规格 檐高 拱高 单元间距 结构
25米跨度仓库 5.0米 10.0米 10.0米 气承式
30米跨度仓库 5.0米 12.0米 10.0米 气承式
40米跨度仓库 5.0米 16.0米 10.0米 气承式
50米跨度仓库 5.0米 20.0米 10.0米 气承式
60米跨度仓库 5.0米 22.0米 10.0米 气承式
65米跨度仓库 5.0米 25.0米 10.0米 气承式

**以上为常规尺寸,可根据客户需求量身定做其他规格尺寸。

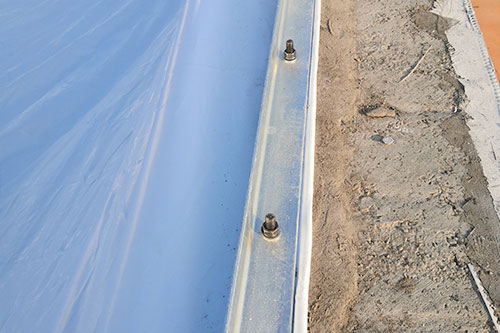

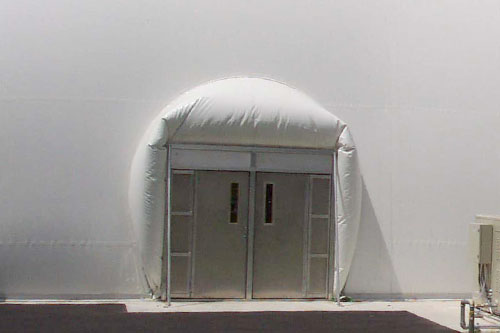

仓库局部细节

移动帐篷仓库基础施工

1.基础施工

施工前准备

充气帐篷仓库基膜材吊装

2.膜材吊装

主体膜材吊装

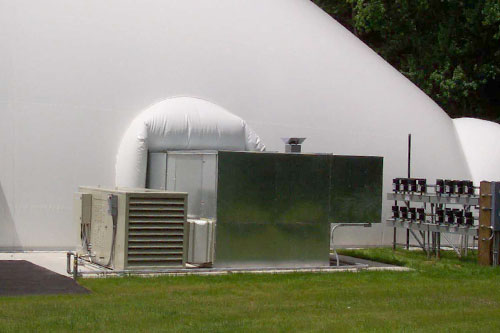

大型临时帐篷仓库机电安装

3.机电安装

机电安装调试

移动帐篷仓库膜材展开

4.膜材展开

主体膜材展开

大型临时帐篷仓库专业生产厂家

5.充气

充气过程中

临时简易帐篷库完工

6.完工

主体完工


仓库特点

1.超大跨度

采用的膜材自重极轻,每平米自重1.0KG左右。利用气压来支撑不需要内部梁、柱,所以能够轻松实现100 米以上的大跨度净空空间,这是传统建筑结构无法做到的。由于特殊的结构原理,导致在风载荷作用下,主要受力为上扬力。即使是在屋顶加层,也不会给原建筑增加承重。扩大了仓库的建造范围,有效利用仓库面积。

2.节能环保

表面涂有PVF或PVDF涂层的膜材具有较高的热反射率和散热率,并且热传导性较低,这极大程度上阻止太阳能进入室内。 采用透光性质的膜材可以保证适当的自然漫散射光照明室内。 采用三层保温系统,能耗仅为传统建筑的1/10-1/4,总节能70%以上。

3.高灵活性

膜体安装简单快捷,可以和其他常规结构建筑相连接。连接处均可进行气密性设计。 充气式仓库基础处理简单,迁移的损耗非常小。拆装方便,可以很容易地建成季节性建筑。

4.环保施工

在膜体的制作和施工过程中均没有建筑垃圾输出。 现场无噪声,无环境污染,充气结构可实现以极少的资源消耗而获得极大的建筑空间。

5.高效通风

通风系统沿用了最科学的地面通风设计,采用置换通风原理,通风效能系数大大高于普通通风,在改善室内空气质量的同时,向内部提供超静气流,实现非常适合于室内活动的通风效果,不会对运动产生任何影响。 可以根据建筑内的人数来设定通风次数,每小时8-26次的通风次数保证场馆内空气的绝对新鲜度。

6.高智能化

A. 由PLC 自动维护系统控制充气式仓库正常运行各项指标。
B. 中央控制系统根据外界风、雪环境变化自动调节仓库内部压力。
C . 人性化设计,新风、温度、灯光等根据内部使用变化进行调节。
D. 所有机电设备集成化设计,可实现远程控制。



系统组成

充气气膜仓库系统组成 大型充气帐篷仓库系统组成
